シグマー技研 ギヤードモーター TMF2-07-20 フランジ取付 ブレーキ無し ギヤモータ SG-P1シリーズ TMF 三相200V 0.75kW

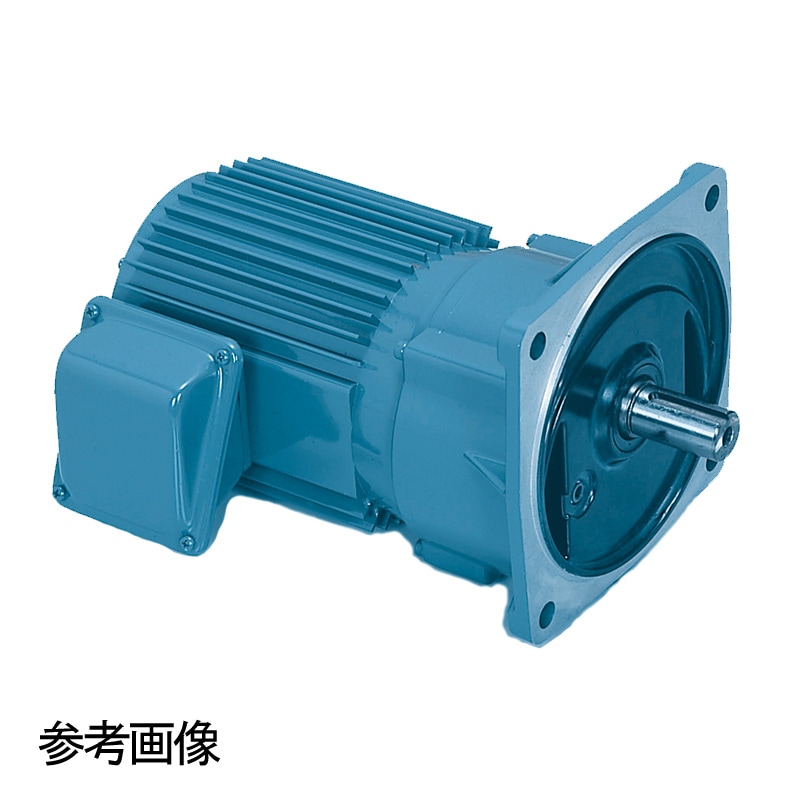

※この画像は参考画像です。
実際とは多少異なる場合がございます。
シグマー技研 ギヤードモータ 型番呼称
| �� | シグマーギヤモータ | SG-P1 | SG-P1シリーズ |
| �� | 商品種別 | TM | 三相モータ付 |
| SM | 単相モータ付 |
| W | 両軸型 |
| S | マウントタイプ |
| �� | 取付方法 | L | 脚取付 |
| F | フランジ取付 |
| K | 小フランジ取付 |
| �� | ブレーキ | 記号無し | ブレーキ無し |
| B | ブレーキ付 |
| CB | クラッチブレーキ付（三相モータのみ可） |
| �� | シリーズ名 | 2 | 2SG-P1シリーズ記号 |
| �� | モータ容量 | 01 | 0.1KW |
| 02 | 0.2KW |
| 04 | 04KW |
| 07 | 0.75KW |
| 15 | 1.5KW |
| 22 | 2.2KW |
| 37 | 3.7KW |
| �� | 減速比 | 5 | 1/5 |
| 1200 | 1/1200 |
| �� | オプション | 空欄 | 標準電圧モータ |
| W | 異電圧モータ（三相モータのみ可） |
| �� | オプション | H | ブレーキ解除レバー付 |
| J | ブレーキ解除レバー保持装置付 |
＜TMF ブレーキ無しの特徴＞
�．廛薀ぅ�No.1
シグマー技研、海外関連会社との連携をより強化することにより部品調達方法の改善、設計変更・加工方法の見直しにより、低価格化を実現する事ができました。
��減速機デザインを一新
ケーシングのデザインを一新し、強度アップを図りました。
内部ギヤにおいては、独自加工技術でタフで低騒音な仕上がりとなっております。
�７變漫Ε灰鵐僖�ト
三相モータにアルミフレームを採用することにより大幅な軽量・コンパクト化を実現しました。
�ち患ー鐫嫉卮△良現牴�
三相・単相の全機種に端子箱を標準化。位置についても自由度をもたせました。
三相については、端子台付きで使いやすさをアップしております。
�ゥ哀蝓璽肱海貘从�
ケーシングの入・出力部にオイルシールを2個使用しております。
従来寿命時間の約2倍程度の長寿命化を図っています。（シグマー技研比）
※運転時間、負荷、環境等によりシール寿命は変わります。
三相0.75kw SG-P1ギヤモータ減速比
Ratio | 形 式
Type | 減速
段数 | 実減
速比 | 出力軸回転数[r/min] | 出力軸許容トルク[N・n] | 出力軸許容トルク[kgf・n] | 出力軸許容O・H・L[N] | 概算質量[kg] |
|---|
| 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz |
|---|
| 1/5 | TMF2-07-5 | 2 | 1/4.952 | 302.9 | 363.5 | 21.3 | 17.8 | 2.17 | 1.82 | 1274 | 脚取付形13.2kg
フランジ取付形
14.5kg
小フランジ取付形
14.3kg |
| 1/10 | TMF2-07-10 | 2 | 1/10.111 | 148.4 | 178.0 | 43.6 | 36.3 | 4.45 | 3.70 | 1764 |
| 1/15 | TMF2-07-15 | 2 | 1/15.333 | 97.8 | 117.4 | 66.0 | 55.0 | 6.73 | 5.61 | 2156 |
| 1/20 | TMF2-07-20 | 2 | 1/19.303 | 77.7 | 93.2 | 83.1 | 69.3 | 8.48 | 7.07 | 2352 |
| 1/25 | TMF2-07-25 | 2 | 1/24.074 | 62.3 | 74.8 | 103.7 | 86.4 | 10.58 | 8.82 | 2450 |
| 1/30 | TMF2-07-30 | 3 | 1/30.058 | 49.9 | 59.9 | 123.0 | 102.5 | 12.55 | 10.46 | 4018 | 脚取付形17.9kg
フランジ取付形
22.5kg
小フランジ取付形
22.1kg |
| 1/40 | TMF2-07-40 | 3 | 1/40.578 | 37.0 | 44.4 | 166.0 | 138.4 | 16.94 | 14.12 | 4214 |
| 1/50 | TMF2-07-50 | 3 | 1/49.861 | 30.1 | 36.1 | 204.0 | 170.0 | 20.82 | 17.35 | 4606 |
| 1/60 | TMF2-07-60 | 3 | 1/60.116 | 25.0 | 29.9 | 246.0 | 205.0 | 25.10 | 20.92 | 5488 |
| 1/80 | TMF2-07-80 | 3 | 1/78.150 | 19.2 | 23.0 | 319.8 | 266.5 | 32.63 | 27.19 | 5880 |
| 1/100 | TMF2-07-100 | 3 | 1/99.181 | 15.1 | 18.1 | 405.8 | 338.2 | 41.41 | 34.51 | 6660 | 脚取付形
35.7kg
フランジ取付形
36.4kg |
| 1/120 | TMF2-07-120 | 3 | 1/122.222 | 12.3 | 14.7 | 500.1 | 416.8 | 51.03 | 42.53 | 6860 |
| 1/160 | TMF2-07-160 | 3 | 1/161.368 | 9.3 | 11.2 | 660.3 | 550.3 | 67.38 | 56.15 | 6950 |
| 1/200 | TMF2-07-200 | 3 | 1/197.172 | 7.6 | 9.1 | 806.8 | 672.3 | 82.33 | 68.60 | 7050 |
TMF2-07-20 シグマー技研
