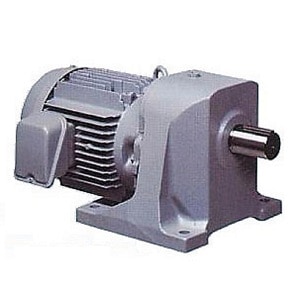

日立ギヤードモーター GP48-150-75B 三相200Ｖ 1.5kW 減速比1/75 脚取付ブレーキ付き平行軸 GPシリーズ

日立ギヤードモーター GP48-150-75B 三相200Ｖ 1.5kW 減速比1/75 脚取付ブレーキ付き平行軸 GPシリーズ

※この画像は参考画像です。
　実際とは多少異なる場合がございます。

商品コード：682-369010
製造元：日立産機システム
型式：GP48-150-75B
定価：909,700円（税込）
価格：363,880 円（税込）
　　　　1,654ポイント獲得

数量

　
[お支払い方法について]

配送についてのお願い

日立産機システムギヤードモーター GPシリーズ』は、
プレミアム効率（IE3）の高いエネルギー消費効率を実現した省エネモデルです。

日立産機システムギヤードモーター GPシリーズの特長
○低騒音
○長寿命
○複列シール構造の採用

中程度の衝撃負荷に適応した中負荷用（一般用途用）ギヤードモーターです。
一定、または軽い衝撃荷重で10時間/日以上の運転が可能です。

一般コンベヤ、金属加工機、工作機械（一般）、飼料プラント用機械などにお使いいただけます。

日立ギヤードモータ機種略号の見方
GP		24	―	075	―	15
(1)	(2)	(3)		(4)		(5)	(6)

(1)シリーズ名	GP ：GPシリーズ
(2)取り付け方式	無し：横型脚取り付け
(2)取り付け方式	V ：立て型（フランジ取り付け）
(3)軸径	24：φ24
	32：φ32
	38：φ38
	48：φ48
	55：φ55
	60：φ60
	70：φ70
(4)モータ出力	075：0.75kW
	150：1.5kW
	220：2.2kW
	370：3.7kW
	550：5.5kW
	750：7.5kW
	11K：11kW
(5)概略減速比	200：1/200
	150：1/150
	100：1/100
	75 ：1/75
	60 ：1/60
	45 ：1/45
	30 ：1/30
	20 ：1/20
	15 ：1/15
	10 ：1/10
	5　：1/5
(6)補助記号	B ：ブレーキ付き
(6)補助記号	A ：屋外型

日立ギヤードモーター GPシリーズ標準仕様表
項目		内容
特性	出力	0.75～11kW
	相数	三相
	電圧	200／200／220V
	周波数	50／60／60Hz
	極数	4
	出力軸回転速度	7.5/9.0～300/360 min^-1
	概略減速比	1/1200～1/5
	耐熱クラス	155(F)
	温度上昇限度	3.7kW 以下： 75K	5.5kW 以上： 80K
	定格	連続
	始動方式	3.7kW以下：直入れ始動　5.5kW以上： Y-△始動可能
構造	外被構造	全閉外扇型
	保護構造	IP44
	取付方式	横型（脚取り付け）、立て型（フランジ取り付け）
	端子箱	付き（負荷側より見て左側）
周囲条件	温度	-20～40℃
	湿度	95%RH以下
	高度	標高1,000m以下
雰囲気		腐食性および爆発性ガス、蒸気、結露が無く、じんあいの少ないこと
塗装色		リゲルグレー（マンセル8.9Y5.1／0.3）

特性一覧表（極数：4P）
出力 (kW)	電圧 (V)	周波数 (Hz)	定格電流 (A)	定格回転速度 (min^-1)	始動電流 (A)	定格トルク (N・m)	始動トルク (％)	最大トルク (％)
0.75	200	50	3.7	1,440	28.4	4.95	390	440
	200	60	3.4	1,735	25.2	4.12	312	391
	220	60	3.3	1,745	27.7	4.09	378	473
1.5	200	50	6.8	1,440	49.9	9.90	304	375
	200	60	6.4	1,730	44.6	8.25	242	327
	220	60	6.0	1,745	49.1	8.18	293	396
2.2	200	50	9.8	1,460	93.2	14.3	350	503
	200	60	8.8	1,755	79.1	11.9	264	402
	220	60	8.6	1,765	87.0	11.8	319	486
3.7	200	50	15.6	1,460	135	24.1	345	409
	200	60	14.4	1,750	116	20.1	289	338
	220	60	13.8	1,760	128	20.0	350	409
5.5	200	50	21.6	1,460	203	35.9	333	477
	200	60	20.6	1,765	167	29.8	244	369
	220	60	19.2	1,765	184	29.7	295	446
7.5	200	50	29.6	1,450	261	48.1	329	484
	200	60	28.0	1,745	217	40.8	237	368
	220	60	26.6	1,755	238	40.6	287	445
11	200	50	45	1,475	378	71.2	260	454
	200	60	42	1,770	311	59.3	213	384
	220	60	40	1,775	342	59.1	258	465
