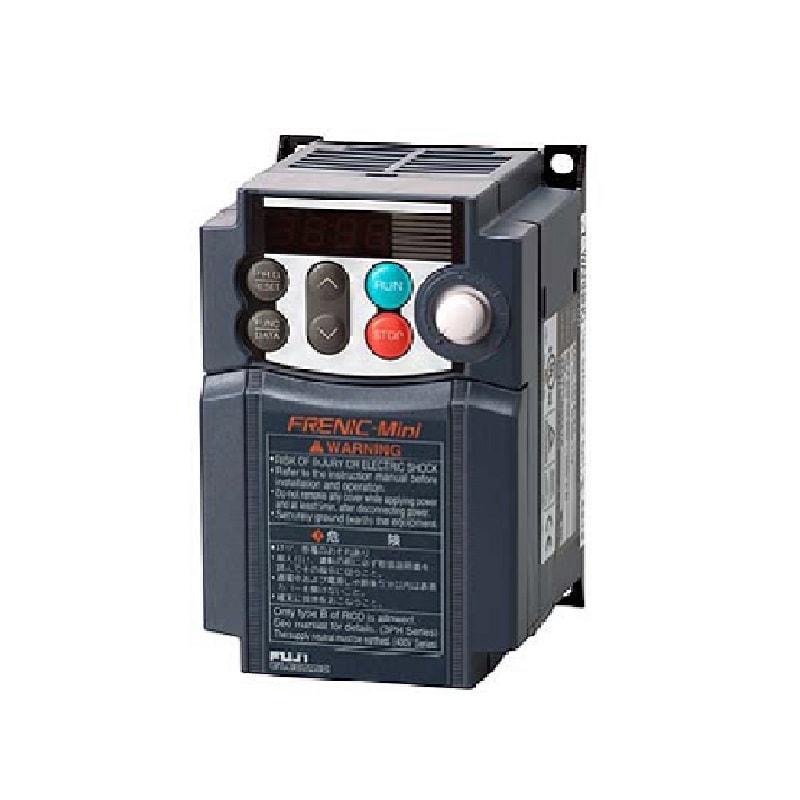

富士電機インバータ FRN1.5C2S-7J (三相モーター制御用) Miniシリーズ単相 200V 1.5kW 省エネインバーター

富士電機インバータ FRN1.5C2S-7J (三相モーター制御用) Miniシリーズ単相 200V 1.5kW 省エネインバーター　

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)

商品コード：687-372221
製造元：富士電機
型式：FRN1.5C2S-7J
定価：149,600円（税込）
価格：円（税込）
　　　　306ポイント獲得

数量

　
[お支払い方法について]

配送についてのお願い

富士電機のインバータ『FRENIC-Miniシリーズ』は
コンパクトなのに高性能！
使いやすさを追求したインバータ

FRENIC-Miniシリーズの特長
○高性能化で用途拡大
ダイナミックトルクベクトル制御により低速でもより安定したトルク出力可能です。
○省エネに最適
モータチューニングにより損失最小制御を行います。PID制御機能により外部調節器なしで温度・圧力・流量制御運転が行えます。

富士電機インバータ形式の見方
FRN	1.5	C	2	S	―	2	J
(1)	(2)	(3)	(4)	(5)		(6)	(7)

(1)シリーズ	FRENICシリーズ
(2)標準適用モータ容量	0.1：0.1kW	0.75：0.75kW	3.7：3.7kW	11：11kW
	0.2：0.2kW	1.5：1.5kW	5.5：5.5kW	15：15kW
	0.4：0.4kW	2.2：2.2kW	7.5：7.5kW
(3)適用分野	C ：コンパクト形
(4)開発系列	2：2シリーズ
(5)構造	S：標準形（IP20）
(5)構造	E：EMCフィルタ内蔵形（IP20）
(6)入力電源	2：3相200V
	4：3相400V
	6：単相100V
	7：単相200V
(7)仕向先・取説	J：日本・日本語

※この図面は三相200V・400V1.5～3.7kWの図面です。

富士インバータ単相標準仕様
型式		標準適用モータ kW	出力定格		定格入力電流 A		H	W	D
型式		標準適用モータ kW	定格容量 kVA	定格電流 A^※	DCR付	DCR無	H	W	D
単相 200V	FRN 0.1C2S-7J	0.1	0.3	0.8 (0.7)	1.1	1.8	120	80	80
	FRN 0.2C2S-7J	0.2	0.57	1.5 (1.4)	2.0	3.3	120	80	80
	FRN 0.4C2S-7J	0.4	1.1	3.0 (2.5)	3.5	5.4	120	80	95
	FRN 0.75C2S-7J	0.75	1.9	5.0 (4.2)	6.4	9.7	120	80	140
	FRN1.5C2S-7J	1.5	3.0	8.0 (7.0)	11.6	16.4	130	110	149
	FRN 2.2C2S-7J	2.2	4.1	11.0 (10.0)	17.5	24.0	180	140	139
単相 100V	FRN 0.1C2S-6J	0.1	0.26	0.7	2.2	3.6	120	80	100
	FRN 0.2C2S-6J	0.2	0.53	1.4	3.8	5.9	120	80	100
	FRN 0.4C2S-6J	0.4	0.95	2.5	6.4	9.5	120	80	115
	FRN 0.75C2S-6J	0.75	1.6	4.2	12	16	130	110	139

富士電機インバータ共通仕様
制御仕様	制御方式	誘導モータ駆動・V/f制御・すべり補償・自動トルクブースト・ダイナミックトルクベクトル制御・自動省エネルギー制御同期モータ駆動^※2 ・磁極位置センサレス（速度制御範囲：基底周波数の10％以上）
制御仕様	始動トルク^※1	150％以上/設定周波数1Hz すべり補償・自動トルクブースト動作時
モ｜タ保護	電子サーマル	電子サーマル機能の設定によりインバータを停止し、モータを保護。全周波数範囲で汎用モータ・インバータモータを保護。第2モータも保護可能。（動作レベルおよび熱時定数（0.5～75.0分）を設定可能）
	PTCサーミスタ	PTCサーミスタによりモータ温度を検出し、インバータを停止し、モータを保護。端子C1、11間にPTCサーミスタを接続、端子13、C1間に抵抗器を接続し、機能コードを設定。
	過負荷予報	電子サーマルにてインバータを停止させる前に、あらかじめ設定したレベルで予報信号を出力。
環境	使用環境	屋内、腐蝕性ガス、引火性ガス、塵埃、オイルミストがないこと。（汚染度2(IEC60664-1：2007)）直射日光のないこと。
	周囲温度	開放：-10～+50℃（IP20）
	周囲湿度	5～95％RH（結露のないこと）
	保存周囲温度	-25～+65℃
	振動	3mm：2～9Hz未満、9.8/s²：9～20Hz未満、2m/s²：20～55Hz未満、1m/s²：55～200Hz未満
	保存温度	-25～+70℃
	保存湿度	5～95％RH（結露のないこと）

※1 誘導モータ駆動時のみ有効です。
※2 ソフトウェアバージョン0500以降で対応できます。

富士インバータ
三相200V	三相400V	単相100V	単相200V
MEGA FRN-G2S-2J	MEGA FRN-G1S-4J	―	―
Ace FRN-E2S-2J	Ace FRN-E3S-4J	―	Ace FRN-E3S-7J
Mini FRN-C2S-2J	Mini FRN-C2S-4J	Mini FRN-C2S-6J	Mini FRN-C2S-7J
