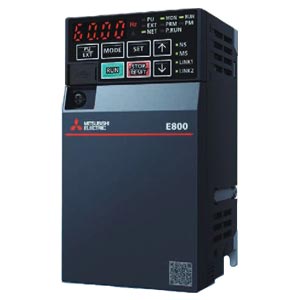

（在庫あり・正規品新品）三菱電機インバータ FR-E820-5.5K-1 E800シリーズ三相200V 5.5kW (三相モーター制御用) インバーター

（在庫あり・正規品新品）三菱電機インバータ FR-E820-5.5K-1 E800シリーズ三相200V 5.5kW (三相モーター制御用) インバーター　

※この画像は参考画像です。
　実際とは多少異なる場合がございます。

商品コード：426-475210
製造元：三菱電機
型式：FR-E820-5.5K-1
定価：349,800円（税込）
価格：87,450 円（税込）
　　　　397ポイント獲得

数量

　
[お支払い方法について]

配送についてのお願い

三菱電機インバータ FREQROL-E800シリーズ（3相200V）

小型なのに高性能。IoT対応、次世代型スマートインバータ

三菱電機の「FREQROL-E800シリーズ」は、IoT対応・AI機能・安全機能を標準搭載した、
次世代型のインバーターです。
従来機種（FR-E700シリーズ）よりも豊富なラインナップを取り揃え、多様な設備や用途に対応可能です。
小型ながらも高機能であり、生産現場の自動化と省エネ、そして安全性の向上に大きく貢献いたします。

特長

　IoT・ネットワーク連携

・CC-Link IE TSNを標準搭載し、リアルタイムなデータ収集と通信の安定化を実現しました。
・マルチプロトコル対応でEtherNet/IPなど主要な産業用ネットワークにオプション不要で対応可能です。
・Ethernetポート2系統を標準装備し、ライン型配線など柔軟な接続方法が可能になります。

　AI・スマート保守対応

・AIアラーム診断によりトラブルの原因を迅速に特定し、ダウンタイムを大幅に短縮できます。
・スマートフォン・タブレットを連携することで、立ち上げや保守作業の省力化を実現します。
・FR Configuratorソフトの活用により、パソコン上で直感的にパラメータ設定・変更が行えます。

　安全機能を標準搭載

・STO（安全トルク遮断）やSLS（安全速度制限）などの安全機能に対応し、設備と作業者の安全を確保します。
・ワイヤレス操作により、離れた場所からも安全・簡単にパラメータの調整が可能です。
・安全通信により、シンプルな安全システム構築ができます。

　高性能ドライブ性能

・ベクトル制御、センサレス制御、PMモーター制御に対応し、多様な駆動方式を1台で実現します。
・高効率モーターの駆動や回生エネルギーの変換により、環境負荷の低減に貢献します。
・出力波形には正弦波に近い滑らかな制御信号を使用しており、機器への負担を抑制します。

形式の見方

FR-E8	2	0		―	0.1K	-1
(1)	(2)	(3)	(4)		(5)	(6)

(1)シリーズ	FREQROL-E800シリーズ
(2)電圧クラス	1：100V 2：200V 4：400V
(3)構造・機能	0：標準構造
(4)電圧仕様	なし：3相 S：単相200V入力 W：単相100V入力
(5)容量	0.1K ～ 22K
(6)モニタ仕様	-1：パルス(FM)

寸法

※FR -E820-1.5K～22K / FR- E840-0.4K～22K / FR-E820S-0.75K～2.2K / FR-E810W-0.75Kの図面です。

標準仕様

型式	適用モータ容量 kW	出力		寸法 mm			質量 kg
型式	適用モータ容量 kW	定格容量 kVA	定格出力電流 A	H	W	D	質量 kg
FR- E820-0.1K-1	0.1	0.3	0.8	128	68	80.5	0.5
FR- E820-0.2K-1	0.2	0.6	1.5	128	68	80.5	0.5
FR- E820-0.4K-1	0.4	1.2	3	128	68	112.5	0.7
FR- E820-0.75K-1	0.75	2	5	128	68	132.5	1
FR- E820-1.5K-1	1.5	3.2	8	128	108	135.5	1.4
FR- E820-2.2K-1	2.2	4.4	11	128	108	135.5	1.4
FR- E820-3.7K-1	3.7	7	17.5	128	140	142.5	1.8
FR-E820-5.5K-1	5.5	9.6	24	260	180	165	3.3
FR- E820-7.5K-1	7.5	13.1	33	260	180	165	3.3
FR- E820-11K-1	11	18.7	47	260	220	190	5.4
FR- E820-15K-1	15	23.9	60	260	220	190	5.6
FR- E820-18.5K-1	18.5	30.3	76	350	220	190	11
FR- E820-22K-1	22	35.9	90	350	220	190	11

共通仕様

制御仕様	制御方式	Soft-PWM 制御／高キャリア周波数 PWM制御
制御仕様	始動トルク	150% 0.5Hz（アドバンスト磁束ベクトル制御時） 200% 0.3Hz(0.1K ～ 3.7K)、 150% 0.3Hz(5.5K以上)(リアルセンサレスベクトル制御)
環境	周囲温度	-20 ～ 60℃ (50℃を超えて使用する場合は、定格電流低減が必要)
	周囲湿度	90%RH以下（結露のないこと）（基板コーティングなし）
	保存温度	-40 ～ 70℃
	雰囲気	屋内（腐食性ガス・引火性ガス・オイルミスト・じんあいのないこと）
	標高振動	3000m以下 5.9m/s²以下、10 ～ 55Hz（X、Y、Z 各方向）
