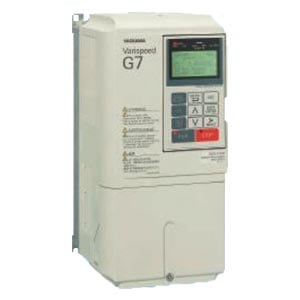

安川電機インバータ CIMR-G7A40300 (三相モーター制御用) 三相400V 30kW Varispeed G7 本格ベクトル制御インバーター盤内取付形

安川電機インバータ CIMR-G7A40300 (三相モーター制御用) 三相400V 30kW Varispeed G7 本格ベクトル制御インバーター盤内取付形　

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)

配送についてのお願い

安川電機のインバータ『Varispeed G7』は
高性能＆環境対応本格ベクトル制御汎用インバータ！

Varispeed G7シリーズの特長
高性能・高機能化により、お客様の高い技術要求にお応えできます。
豊富なソフトフェアライブラリによりお客様独自の仕様にもすばやく対応できます。
さらにセットアップからメンテナンスにいたるまで、使いやすさを追求したユーザフレンドリーなインバータです。

安川電機インバータ形式の見方
CIMR	―	G7	A	2	0P4	0
		(1)	(2)	(3)	(4)	(5)

※この図面は0.4kwから15kw（200/400V 盤内取付形・閉鎖壁掛形共通）の図面です

安川インバータ三相400V 標準仕様
型式	最大適用モータ容量 kW	入力	出力		H	W	D	質量 kg
型式	最大適用モータ容量 kW	定格入力電流 A	定格出力容量 kVA	定格出力電流 A	H	W	D	質量 kg
CIMR- G7A40P41	0.4	2.2	1.4	1.8	140	280	157	3.5
CIMR- G7A40P71	0.75	4.1	2.6	3.7	140	280	157	3.5
CIMR- G7A41P51	1.5	5.8	3.7	4.8	140	280	177	4.5
CIMR- G7A42P21	2.2	7.4	4.7	6.2	140	280	177	4.5
CIMR- G7A43P71	3.7	10.8	6.9	9	140	280	177	4.5
CIMR- G7A45P51	5.5	18	11	15	200	300	197	7
CIMR- G7A47P51	7.5	25	16	21	200	300	197	7
CIMR- G7A40111	11	32	21	27	240	350	207	10
CIMR- G7A40151	15	40	26	34	240	350	207	10
CIMR- G7A40180	18.5	46	32	42	275	450	258	26
CIMR- G7A40220	22	57	40	52	275	450	258	26
CIMR-G7A40300	30	72	50	65	325	550	283	37
CIMR- G7A40370	37	88	61	80	325	550	283	37
CIMR- G7A40450	45	107	74	97	325	550	283	37
CIMR- G7A40550	55	141	98	128	450	725	348	90
CIMR- G7A40750	75	182	130	165	450	725	348	91
CIMR- G7A40900	90	215	150	195	500	850	358	109
CIMR- G7A41100	110	264	180	240	500	850	358	127
CIMR- G7A41320	132	297	210	270	575	916	378	165
CIMR- G7A41600	160	332	230	302	575	916	378	175

安川電機インバータ共通仕様
制御特性	制御方式	正弦波PWM制御｛PG付きベクトル制御、PG無しベクトル1制御、PG無しベクトル2制御、 PG無しV/f制御、PG付きV/f制御（定数による切り替え）｝
	始動トルク	150％/0.3Hz（PG無しベクトル2制御）、150%/0 min^-1（PG付きベクトル制御）
	トルク制限	有り（定数で設定、ベクトル制御時のみ、4象限個別設定可）
	制動トルク	約20%（制動抵抗器オプションを使用して約125%） 200/400V 15kW以下は制動トランジスタ内蔵
モータ保護		電子サーマルによる保護
環境	使用場所	屋内（腐食性ガス、じんあいなどの無い所）
	周囲温度	-10～+40℃（閉鎖壁掛形）、-10～+45℃（盤内取付形）
	湿度	95％RH以下（ただし結露しないこと）
	保存温度	-20～+60℃（輸送中の短期間温度）
	標高	1000m以下
