（在庫あり・正規品新品） 富士電機 インバータ FRN22G2S-2J (三相モーター制御用) MEGAシリーズ 三相 200V 22kW 高性能多機能インバーター USBポート搭載

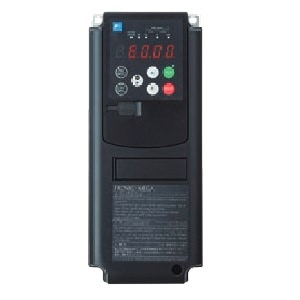

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)
高機能・高性能インバータ
富士電機 インバータMEGAシリーズの特長
○高い基本性能
・ベクトル制御、センサレスベクトル制御、ダイナミックトルクベクトル制御、V/f制御
と様々な制御方式に対応しています。
・多様なモータ制御方式に対応し、低速でも安定したトルクを提供します。
・速度・電流の応答性向上によりトルクリプル・回転ムラを低減し、製品品質を安定化しました。
○高トルク・高精度制御
・速度制御範囲の向上により低速時のトルクの安定を実現しました。
・新モータ定数チューニングと磁束オブザーバを搭載し、負荷変動にも強い制御を実現しました。
・急激な負荷変動時のトルク応答を向上し、振動を最小限に抑制しました。
○幅広いモータとの互換性
・オートチューニング機能により、当社および他社製の誘導モータ・同期モータともスムーズに適合します。
・一般負荷向けインバータのモータ容量・定格電流を拡充し、FRENIC-Ecoシリーズとの置換えが可能です。
・標準で容量範囲を拡大し、省スペース・省コストを実現しました。
富士電機 インバータ 形式の見方
| FRN |
1.5 |
G2 |
S |
― |
2 |
J |
| (1) |
(2) |
(3) |
(4) |
| (5) |
(6) |
| (1)系列 | FRENIC |
|---|
| (2)標準適用モータ | 0.1:0.1kW 〜 22：22kW |
|---|
| (3)シリーズ | FRENIC-MEGA |
|---|
| (4)構造 | S：標準形
E：EMCフィルタ内蔵形 |
|---|
| (5)電源電圧 | 2：3相 200V系列
4：3相 400V系列 |
|---|
| (6)仕向先コード | J：日本国内仕様 |
|---|

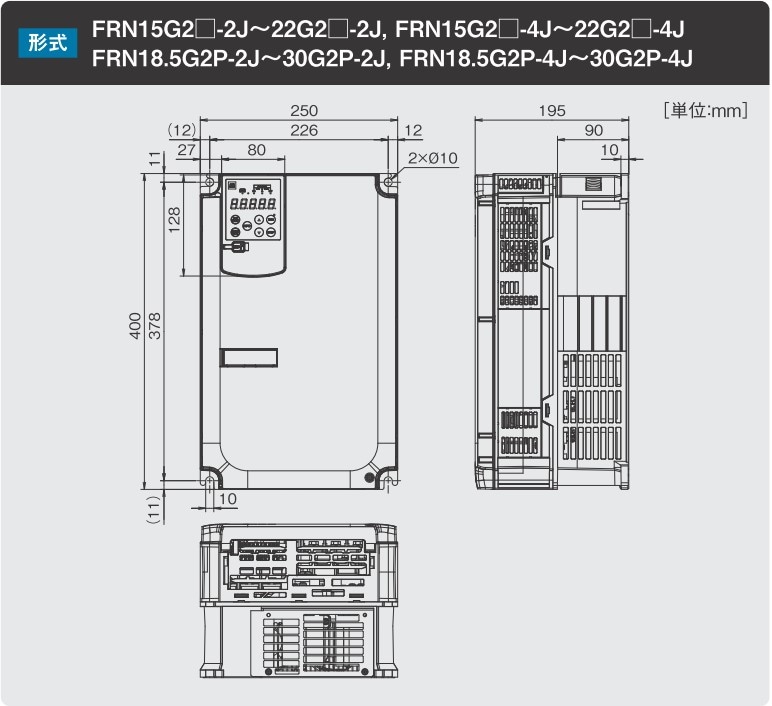

※FRN15~22G2S-2Jの図面です
富士電機 インバータ 共通仕様
制
御
仕
様 | 制御方式 | V/f制御
ダイナミックトルクベクトル制御
センサ付きV/f 制御，センサ付きダイナミックトルクベクトル制御
センサレスベクトル制御
センサ付きベクトル制御
センサレスベクトル制御（同期モータ）
センサ付きベクトル制御（同期モータ） |
|---|
| 始動トルク（HHD仕様） | 22kW以下：200%以上, 30kW以上：180%以上／設定周波数: 0.3Hz
V/f制御時（ベース周波数 50Hz，滑り補償・自動トルクブースト） |
|---|
モ
｜
タ
保
護 | 電子サーマル | 電子サーマル機能の設定によりインバータを停止し、モータを保護。
全周波数範囲で自冷式専用同期モータ他冷式同期モータを保護。
（動作レベルおよび熱時定数（0.5〜75.0分）を設定可能） |
|---|
| PTCサーミスタ | PTCサーミスタによりモータ温度を検出し、インバータを停止し、モータを保護。
端子V2-11間にPTCサーミスタを接続し、制御プリント基板上のスイッチおよび機能コードを設定。 |
|---|
環
境 | 使用場所 | 屋内（環境条件 IEC60721-3-3:3C2）、塵埃、直射日光、腐食性ガス、引火性ガス、オイルミストが無いこと。（汚染度2(IEC60664-1)） |
|---|
| 周囲温度 | HHD,HND仕様：-10 〜 +50℃ |
|---|
| 周囲湿度 | 5 〜 95%RH （結露のないこと） |
|---|
| 標高 | 1000m以下 |
|---|
| 保存温度 | -25 〜 +65℃（結露，氷結のないこと） |
|---|
FRN22G2S-2J 富士電機
