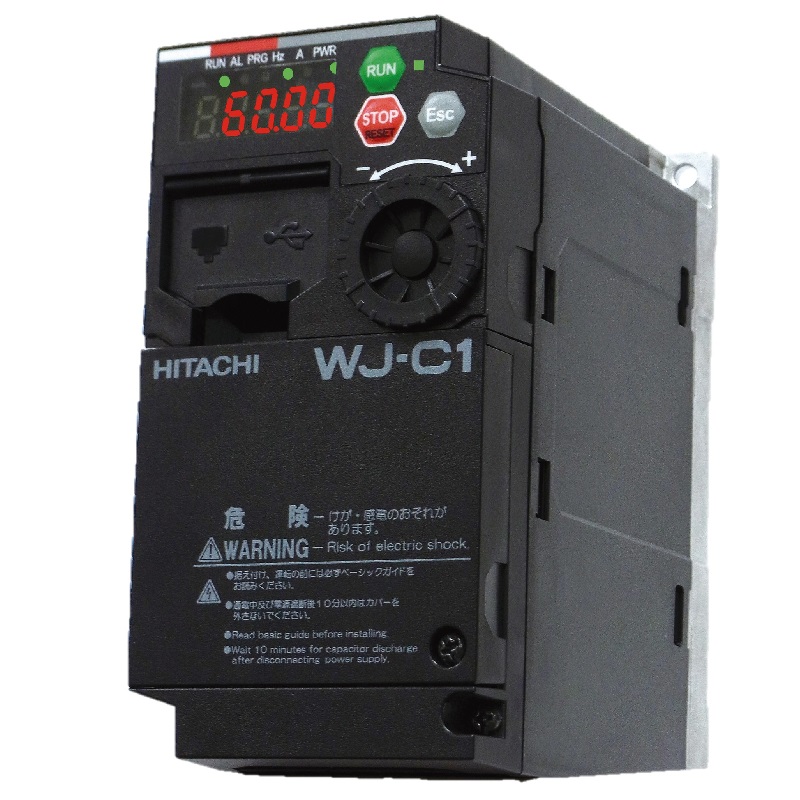

日立インバータ WJ-C1シリーズ (3相400V 級)
簡単操作・スマートな制御で未来を創る、次世代小型高性能インバーター
WJ-C1シリーズは、生産終了シリーズWJ200の後継品として登場した日立産機システム（HITACHI）の最新インバータです。使いやすさとモーター制御性能を両立し、小型ながらも高機能。設備の省エネ・高効率運転から国際規格対応まで、さまざまな用途にフィットします。
特長
◎ 操作性の向上
・新機能「JOGダイヤル」で直感的なパラメータ設定が可能です
・選べる基本モード（4桁）と拡張モード（5桁）を搭載しています
・24V制御電源により、主電源オフでも設定作業が可能です
◎ 保守・管理の効率化
・寿命診断機能により、メンテナンス時期を事前に把握できます
・モーター無しでも動作検証が可能なシミュレーション機能を搭載しました
・非定常診断機能によりライン異常の早期検知が可能です
◎ コスト削減と高性能
・簡易ベクトル制御でモーター制御の精度が向上しました
・マルチPIDで外部機器もインバーター単体で制御可能です
・トレース機能で波形確認、計測器不要です
◎ 拡張性と国際対応
・標準でModbus-RTU（RS485）通信に対応しています
・オプションでCC-Link、EtherCATなど多彩なネットワークに対応可能です
・機能安全規格 SIL3 に対応（※単相100V除く）しています
◎ 環境性能
・PMモータにも対応可能なIM/PM駆動機能を搭載しています
・リサイクル樹脂の採用で環境負荷低減しました
取付互換性も安心
従来のWJ200シリーズと同一取付寸法で、置き換え作業もスムーズです。
日立インバータ 形式の見方
| C1 |
― |
004 |
H |
F |
2 |
| (1) |
|
(2) |
(3) |
(4) |
(5) |
| (1) シリーズ |
WJ-C1シリーズ |
| (2) 適用モータ出力 |
001：0.1kW 〜 150：15kW |
| (3) 入力電源仕様 |
M：単相100V級 |
| S：単相200V級 |
| L：三相200V級 |
| H：三相400V級 |
| (4) 機能 |
F：操作パネル付 |
| (5) バージョン |
2：Ver.2 |
対応電圧・容量
・単相100V級：0.4kW 〜 0.75kW
・単相200V級：0.1kW 〜 2.2kW（お見積品）
・三相200V級：0.1kW 〜 15kW
・三相400V級：0.4kW 〜 15kW
※ 海外規格（CE・p・cp・c-Tick）に標準対応
※ RoHS2指令にも適合
※ 50Hz / 60Hz のどちらにも対応しています
寸法
標準仕様
*1 型式の一部はND定格時の適用モータ容量を示します。
*2 適用モータ容量、定格容量、定格出力電流の値は、ND：標準負荷定格（２重定格仕様）、基本モードにて
ご使用の場合の値を示します。
*3 適用モータは、標準ラインナップされている日立標準三相モータ（4P）を示します。
他のモータをご使用の場合はモータの定格電流がインバータの定格電流を超えないようにしてください。
*4 入力電圧（電源電圧）を超える電圧は出力できません。
共通仕様
*1 出力周波数範囲は、制御方式や使用するモータに依存します。
基底周波数を超えて運転する場合は許容最高周波数をモータメーカにご確認ください。
*2 制御方式によってはモータ定数の調整が必要な場合があります。
*3 PMセンサレスベクトル制御をご使用の場合はご購入元へお問い合わせください。
*4 日立標準４極モータでND定格におけるIMセンサレスベクトル制御適用時の値です。
トルク特性は、制御方式やご使用のモータにより異なる場合があります。
*5 モニタ機能で表示する値は参考値です。厳密な値を求めるには外部の機器をご使用ください。
*6 保護機能でドライバエラー［E030］が発生した場合、短絡保護だけでなく、
主回路素子が破損していることもありますのでご注意ください。
インバータの動作状況によっては、ドライバエラーの代わりに過電流エラーが発生する場合もあります。
*7 登録商標
・ Modbus?は、Schneider Electric USA, Inc.の登録商標です。
・ EtherCAT?はドイツBeckhoff Automation GmbHによりライセンスされた特許取得済み技術であり登録商標です。
・ PROFIBUS?、PROFINET?は、PROFIBUS Nutzerorganisation e.V.（PNO）の登録商標です
・ CC-Link?は、三菱電機株式会社の登録商標です。
*8 保存温度は輸送中の温度です。
*9 高度1000m以上でご使用の場合、100m高度が上がる毎に気圧がおよそ1%減少します。
高度が100m上がる毎に、定格電流に対し1%の電流ディレーティングを行い、評価を実施してください。
2500m以上の環境でご使用の場合はお問い合わせください。
*10 本仕様表及び本書に記載の規格情報は2023年12月時点の情報に基づいています。
*11 基本モードはWJ200、拡張モードはWJ-C1として認識します。
*12 単相100V級は標準負荷（ND）定格のみです。
*13 単相100V級は直流リアクトルに対応していません。
取扱説明書や技術資料も豊富にご用意しておりますので、ご入用の際はお気軽にお問い合わせください。
