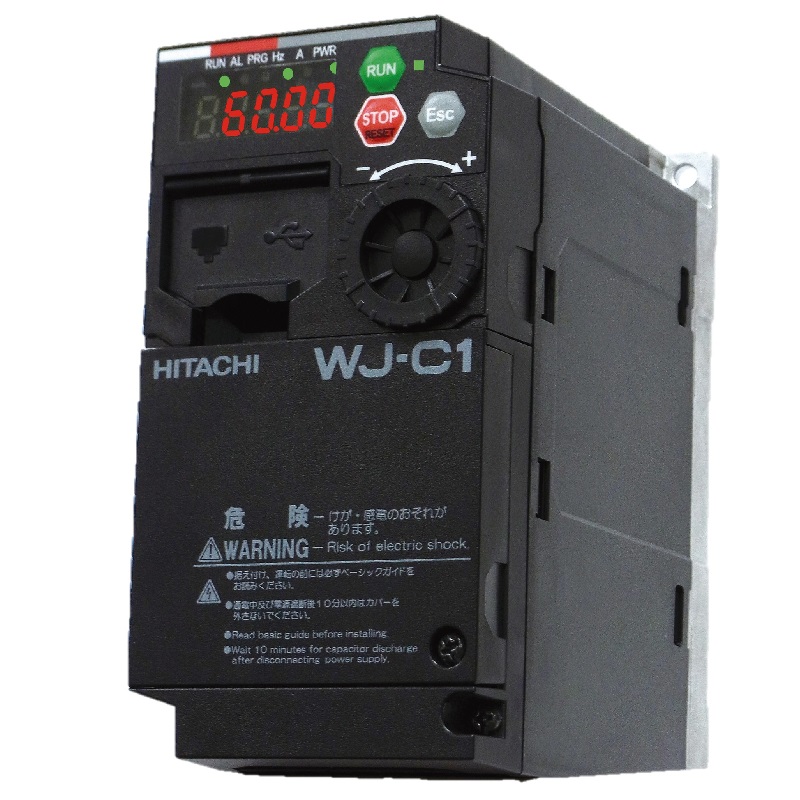

日立インバータ C1-150HF2 (三相モーター制御用) WJ-C1シリーズ三相400V 15kW 小型高性能インバーター

日立インバータ C1-150HF2 (三相モーター制御用) WJ-C1シリーズ三相400V 15kW 小型高性能インバーター　

※この画像は参考画像です。
(実際とは多少異なる場合がございます。)

商品コード：512-529785
製造元：日立産機システム
型式：C1-150HF2
定価：883,740円（税込）
価格：300,472 円（税込）
　　　　1,365ポイント獲得

数量

　
[お支払い方法について]

配送についてのお願い

日立産機システム HITACHI インバータ WJ-C1シリーズ
(三相400V級)
簡単操作・スマートな制御で未来を創る、次世代小型高性能インバーター

WJ-C1シリーズは、生産終了シリーズWJ200の後継品として登場した日立産機システムの
最新インバータです。使いやすさとモーター制御性能を両立し、小型ながらも高機能。
設備の省エネ・高効率運転から国際規格対応まで、さまざまな用途にフィットします。

特長

操作性の向上

・新機能「JOGダイヤル」で直感的なパラメータ設定が可能です。
・選べる基本モード（4桁）と拡張モード（5桁）を搭載しています。
・24V制御電源により、主電源オフでも設定作業が可能です。

保守・管理の効率化

・寿命診断機能により、メンテナンス時期を事前に把握できます。
・モーター無しでも動作検証が可能なシミュレーション機能を搭載しました。
・非定常診断機能によりライン異常の早期検知が可能です。

コスト削減と高性能

・簡易ベクトル制御でモーター制御の精度が向上しました。
・マルチPIDで外部機器もインバーター単体で制御可能です。
・トレース機能で波形確認、計測器不要です。

拡張性と国際対応

・標準でModbus-RTU（RS485）通信に対応しています。
・オプションでCC-Link、EtherCATなど多彩なネットワークに対応可能です。
・機能安全規格 SIL3 に対応（※単相100V除く）しています。

環境性能

・PMモータにも対応可能なIM/PM駆動機能を搭載しています。
・リサイクル樹脂の採用で環境負荷低減しました。

取付互換性も安心

従来のWJ200シリーズと同一取付寸法で、置き換え作業もスムーズです。

日立インバータ形式の見方

C1	―	004	H	F	2
(1)		(2)	(3)	(4)	(5)

(1) シリーズ	WJ-C1シリーズ
(2) 適用モータ出力	001：0.1kW ～ 150：15kW
(3) 入力電源仕様	M：単相100V級
	S：単相200V級
	L：三相200V級
	H：三相400V級
(4) 機能	F：操作パネル付
(5) バージョン	2：Ver.2

寸法

標準仕様

型式	適用モータ容量 kW	定格出力容量 kVA	定格出力電流 A	高さ mm	幅 mm	奥行 mm	質量 kg
C1- 004HF2	0.4	1.1	1.8	128	108	143.5	1.5
C1- 007HF2	0.75	2.2	3.4	128	108	170.5	1.8
C1- 015HF2	1.5	3.1	4.8	128	108	170.5	1.8
C1- 022HF2	2.2	3.6	5.5	128	108	170.5	1.8
C1- 030HF2	3	4.7	7.2	128	108	170.5	2
C1- 040HF2	4	6	9.2	128	140	170.5	2
C1- 055HF2	5.5	9.7	14.8	260	140	155	3.5
C1- 075HF2	7.5	11.8	18	260	140	155	3.5
C1- 110HF2	11	15.7	24	296	180	165	4.5
C1-150HF2	15	20.4	31	296	180	165	4.5

1. 型式の一部はND定格時の適用モータ容量を示します。
2. 適用モータ容量、定格容量、定格出力電流の値は、ND：標準負荷定格（２重定格仕様）、基本モードにて
　ご使用の場合の値を示します。
3. 適用モータは、標準ラインナップされている日立標準三相モータ（4P）を示します。
　他のモータをご使用の場合はモータの定格電流がインバータの定格電流を超えないようにしてください。
4. 入力電圧（電源電圧）を超える電圧は出力できません。
