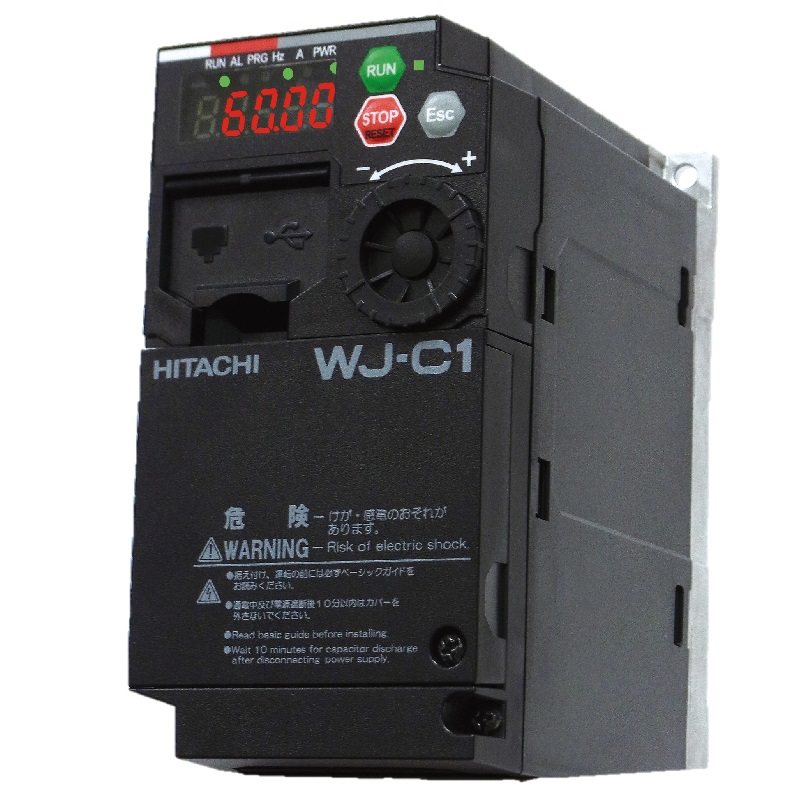

日立 単相インバータ C1-007MF2 (三相モーター制御用) WJ-C1シリーズ 単相100V 0.7kW 小型高性能インバーター
※この画像は参考画像です。
(実際とは多少異なる場合がございます。)
日立産機システム HITACHI インバータ WJ-C1シリーズ
(単相100V級)
簡単操作・スマートな制御で未来を創る、次世代小型高性能インバーター
WJ-C1シリーズは、生産終了シリーズWJ200の後継品として登場した日立産機システムの
最新インバータです。使いやすさとモーター制御性能を両立し、小型ながらも高機能。
設備の省エネ・高効率運転から国際規格対応まで、さまざまな用途にフィットします。
特長
操作性の向上
・新機能「JOGダイヤル」で直感的なパラメータ設定が可能です。
・選べる基本モード（4桁）と拡張モード（5桁）を搭載しています。
・24V制御電源により、主電源オフでも設定作業が可能です。
保守・管理の効率化
・寿命診断機能により、メンテナンス時期を事前に把握できます。
・モーター無しでも動作検証が可能なシミュレーション機能を搭載しました。
・非定常診断機能によりライン異常の早期検知が可能です。
コスト削減と高性能
・簡易ベクトル制御でモーター制御の精度が向上しました。
・マルチPIDで外部機器もインバーター単体で制御可能です。
・トレース機能で波形確認、計測器不要です。
拡張性と国際対応
・標準でModbus-RTU（RS485）通信に対応しています。
・オプションでCC-Link、EtherCATなど多彩なネットワークに対応可能です。
・機能安全規格 SIL3 に対応しています。
環境性能
・PMモータにも対応可能なIM/PM駆動機能を搭載しています。
・リサイクル樹脂の採用で環境負荷低減しました。
取付互換性も安心
従来のWJ200シリーズと同一取付寸法で、置き換え作業もスムーズです。
日立インバータ 形式の見方
| C1 |
― |
004 |
H |
F |
2 |
| (1) |
|
(2) |
(3) |
(4) |
(5) |
| (1) シリーズ |
WJ-C1シリーズ |
| (2) 適用モータ出力 |
001：0.1kW 〜 150：15kW |
| (3) 入力電源仕様 |
M：単相100V級 |
| S：単相200V級 |
| L：三相200V級 |
| H：三相400V級 |
| (4) 機能 |
F：操作パネル付 |
| (5) バージョン |
2：Ver.2 |
寸法
標準仕様
| 型式 |
適用モータ
容量
kW |
定格出力
容量
kVA |
定格出力
電流
A |
高さ
mm |
幅
mm |
奥行
mm |
質量
kg |
| C1- 004MF2 |
0.4 |
1 |
3 |
128 |
68 |
122.5 |
1.1 |
| C1-007MF2 |
0.75 |
1.7 |
5 |
128 |
108 |
143.5 |
1.5 |
1. 型式の一部はND定格時の適用モータ容量を示します。
2. 適用モータ容量、定格容量、定格出力電流の値は、ND：標準負荷定格（２重定格仕様）、基本モードにて
ご使用の場合の値を示します。
3. 適用モータは、標準ラインナップされている日立標準三相モータ（4P）を示します。
他のモータをご使用の場合はモータの定格電流がインバータの定格電流を超えないようにしてください。
4. 入力電圧（電源電圧）を超える電圧は出力できません。
共通仕様
