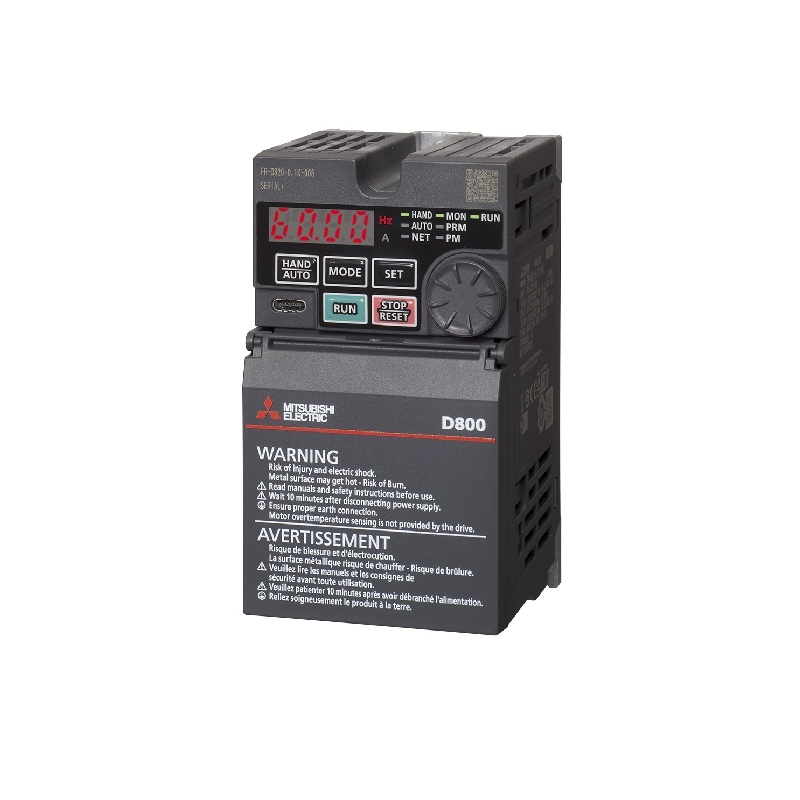

（在庫あり・正規品新品）三菱電機インバータ FR-D820-2.2K-100 D800シリーズ三相200V 2.2kW (三相モーター制御用) インバーター

（在庫あり・正規品新品）三菱電機インバータ FR-D820-2.2K-100 D800シリーズ三相200V 2.2kW (三相モーター制御用) インバーター　

※この画像は参考画像です。
　実際とは多少異なる場合がございます。

商品コード：504-574851
製造元：三菱電機
型式：FR-D820-2.2K-100
定価：130,240円（税込）
価格：32,560 円（税込）
　　　　148ポイント獲得

数量

　
[お支払い方法について]

配送についてのお願い

三菱電機インバータ FREQROL-D800シリーズ（三相200V）

環境負荷にも考慮。最小クラスのサイズ感、次世代簡単小形インバータ

三菱電機の「FREQROL-D800シリーズ」は、『FR-D700』および『FR-F700PJ』の機能を継承、
最小クラスのサイズ感はそのままに、選びやすさ、使いやすさがさらに向上いたしました。
環境負荷にも考慮した「次世代簡単小形インバータ」が持続可能な未来づくりをサポートいたします。

特長

配線・立上げ作業を効率化するサポート機能

・扉式表面カバーにより、ねじ締め作業を軽減し、カバーの付け間違いを防ぎます。
・正面のQRコードから立ち上げ支援ページにアクセスでき、接続方法や操作手順を簡単に確認することができます。
・RS-485通信用端子台によりマルチドロップ対応で、複数台接続時の分配器が不要になりました。

主回路電源がなくても、パラメータ設定可能

・パソコンからの電源供給（USBバスパワー接続） *1 で、主回路電源OFFの状態でもFR Configurator2を使用してパラメータ設定が可能です。開梱後、すぐに周波数などのパラメータの設定ができます。
※*1：最大供給電流は500mAです。なお、USBバスパワー接続時は、PUコネクタの使用はできません。

盤設計の自由度を高めるコンパクト設計

・三相入力品はND/SLD*2の2重定格仕様とし、用途に応じて最適な定格をパラメータで選択できます。
・ファン・ポンプなどの軽負荷用途ではモータより一容量小さいインバータをSLD定格で使用するで、装置の小形化・軽量化・低コスト化が可能です。
※*2：ND（標準負荷初期値）SLD（超軽負荷）

●二重定格の選定例（モータ2.2kWを使用する場合） 三菱インバータ D800シリーズ二重定格仕様

省エネモータ駆動で、脱炭素社会へ貢献

・効率クラスIE5モータに対応し、省エネ運転が可能になります。
・インバータ単体から次はモーターと段階的な更新が可能で、無理のない省エネ化に対応できます。
・IE3誘導モータやPMモータの高効率駆動で、さらに消費電力・CO2排出量を削減できます。

形式の見方

FR-D8	2	0		―	0.1K―008
(1)	(2)	(3)	(4)		(5)

(1)シリーズ	FREQROL-D800シリーズ小型汎用インバーター
(2)電圧クラス	1：100Vクラス
	2：200Vクラス
	4：400Vクラス
(3)構造・機能	0：標準構造品
(4)電源相数	なし：3相入力
	S：単相入力
	W：単相入力（倍電圧出力）
(5)定格容量・定格電流	0.1K-008～15K-580 容量(kW)･電流値(A)を表す(008は0.8A、580は58.0A)

寸法

※FR -D820-1.5K-070～15K-580 / FR- D840-2.2K-050～15K-295 /
FR- D820S-1.5K-070～2.2K-100 / FR- D810W-0.75K-042の図面です。

三菱D800シリーズ三相200V 標準仕様

型式	適用モータ容量 kW	出力		寸法 mm			質量 kg
型式	適用モータ容量 kW	定格容量 kVA	定格出力電流 A	高さ H	幅 W	奥行 D	質量 kg
FR- D820-0.1K-008	0.1	0.3	0.8	128	68	80.5	0.5
FR- D820-0.2K-014	0.2	0.5	1.4	128	68	80.5	0.5
FR- D820-0.4K-025	0.4	1	2.5	128	68	102.5	0.6
FR- D820-0.75K-042	0.75	1.6	4.2	128	68	132.5	0.7
FR- D820-1.5K-070	1.5	2.7	7	128	108	132.5	1.2
FR-D820-2.2K-100	2.2	3.8	10	128	108	132.5	1.3
FR- D820-3.7K-165	3.7	6.3	16.5	128	108	142.5	1.4
FR- D820-5.5K-238	5.5	9.1	23.8	150	220	155	2.4
FR- D820-7.5K-318	7.5	12.1	31.8	150	220	155	2.5
FR- D820-11K-450	11	17.1	45	260	220	190	5.1
FR- D820-15K-580	15	22.1	58	260	220	190	5.1

共通仕様

三菱インバータ
三相200V	三相400V	単相100V	単相200V
FR-A820	FR-A840	―	―
FR-E820	FR-E840	FR-E810W	FR-E820S
FR-D820	FR-D840	FR-D810W	FR-D820S
FR-D720	FR-D740	FR-D710W	FR-D720S
FR-F820	FR-F840	―	―
